Krallenbacken/Pendelkrallenbacken

Produktbeschreibung

Anwendung

Zum Spannen von rohen, groben, stark unparallelen Werkstücken (Brennteile, Sägeteile). Es kann eine Unparallelität von bis zu 7° ausgeglichen werden.

Vorteil

Vorher teures Anfräsen von Spannflächen an den zu bearbeitenden Werkstücken entfällt. Die Prozesssicherheit wird erhöht. Durch den Formschluss der Krallen und das Ausgleichen vom Pendeleinsatz wird das Werkstück sicher gespannt und ein Herausreißen ist unmöglich. Somit bleiben teure Werkzeuge länger dem Betrieb erhalten.

Besonderheit

Die Lage der Krallen sollte immer so weit außen wie möglich, jedoch für eventuelle Unebenheiten in der Mitte frei sein. Durch 2 verschiedene Pendeleinsätze kann die optimale Lage der Krallen nach der Werkstücklänge angepasst und auch im festen Backen lassen sich die Kralleneinsätze leicht versetzen. Unterlagen lassen sich auf Wunsch fest am Backen befestigen.

Extras

Optional gibt es einen Pendeleinsatz mit geschliffener Spannfläche um eventuell fertig gefräste, unparallele Teile (mit Entformschräge) zu Spannen und weiter zu bearbeiten. Für den festen Backen gibt es weiche glatte Einsätze an die man eventuell eine Auflage, Kontur, oder auch eine Anschlagkante anfräsen kann. Diese Extras erhöhen die Einsatzmöglichkeiten des ohnehin schon sehr universellen Backensatzes.

Material

Stahl gehärtet

Maße

Außen Gesamt: B 125mm ; H 43mm ; T 40mm/50mm Befestigungsbohrung: KM10 ; 18mm von unten (nach Kundenwunsch)

Ein Backensatz besteht aus:

  • Festem Backenkörper mit 2 Wechseleinsätzen
  • Backenkörper für den beweglichen Backen mit 2 verschiedenen Krallenpendeleinsätzen
  • Zwei anschraubbaren gehärteten Unterlagen

Produktbilder

Ausgleichsbacken-beweglich

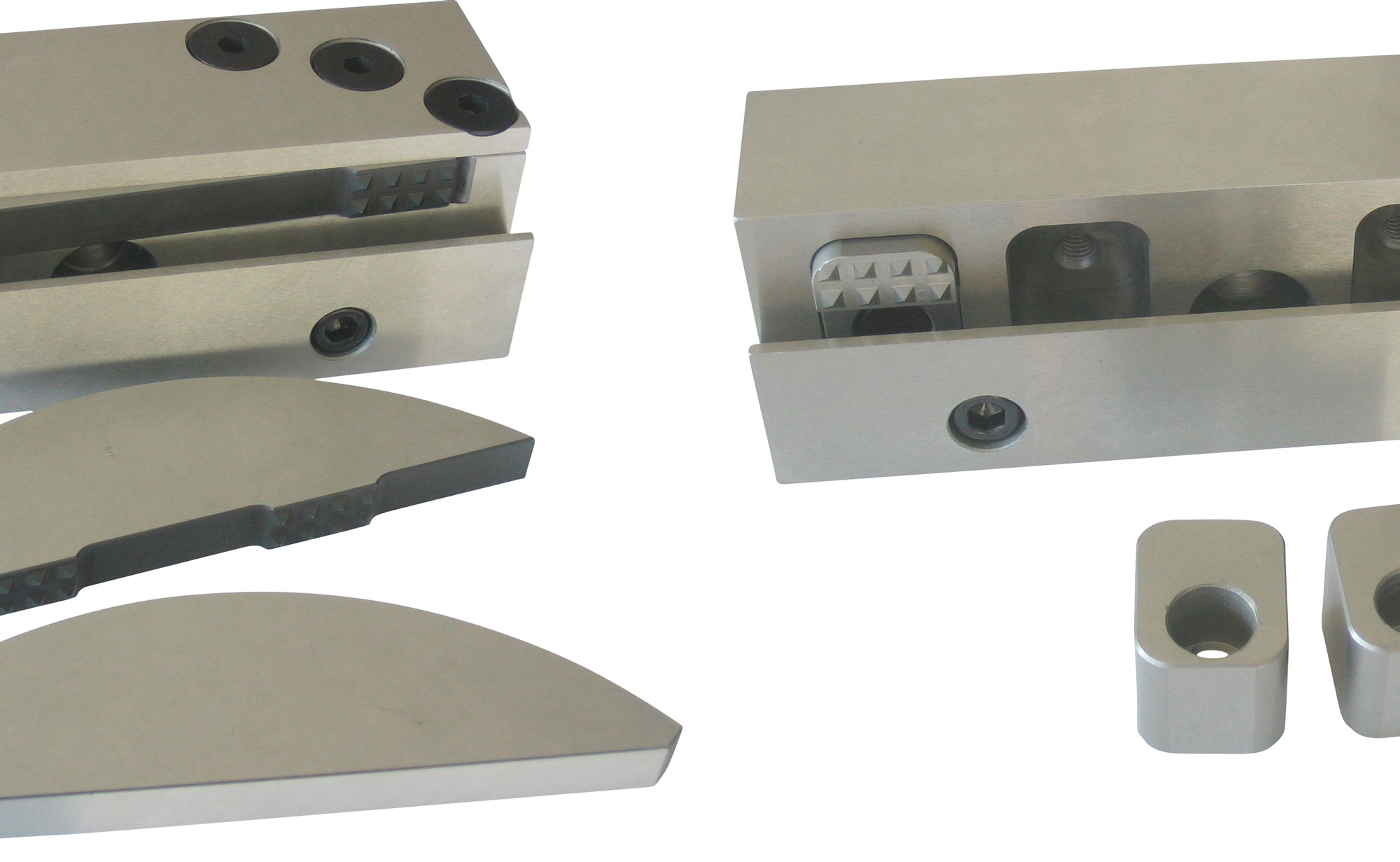

Ausgleichsbacken-fest-beweglich
